異形線圧造技術が、金属加工の未来をひらきます。
常温下で金属材料に高い圧力をかけ、金型にあわせて変形させることで目的の形に仕上げる冷間圧造。
異形線材の活用が、この技術の可能性をさらに大きく広げ、豊かな未来を拓きます。
出来上がりに近い形状の特殊線材（異形線）を設計することで、圧造工程を短縮でき、さらなる生産性向上・コスト削減を実現しています。グループ会社である鋼線メーカーのナミテイ株式会社は、ニアネットシェイプ圧造の素材となる異形線製造のパイオニア。豊富な経験とノウハウを有するナミテイ株式会社と緊密な連携をとって、さまざまなサイズ・形状の異形線を開発。コスト削減や難形状品製造に貢献しています。
異形線から完成品まで自社一貫生産。スピーディー&低コスト。

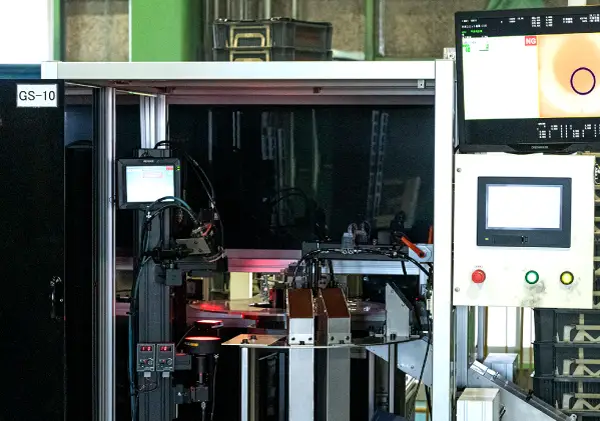

徹底した品質検査を行い、厳しい基準をクリアした製品だけを出荷しているので、全製品がプレミアム。安心度が違います。総合生産管理システム（NUTS）により、材料から製品一箱に至るまでの完全なトレーサビリティを実現。品質向上だけでなく、納期短縮等にも貢献しています。

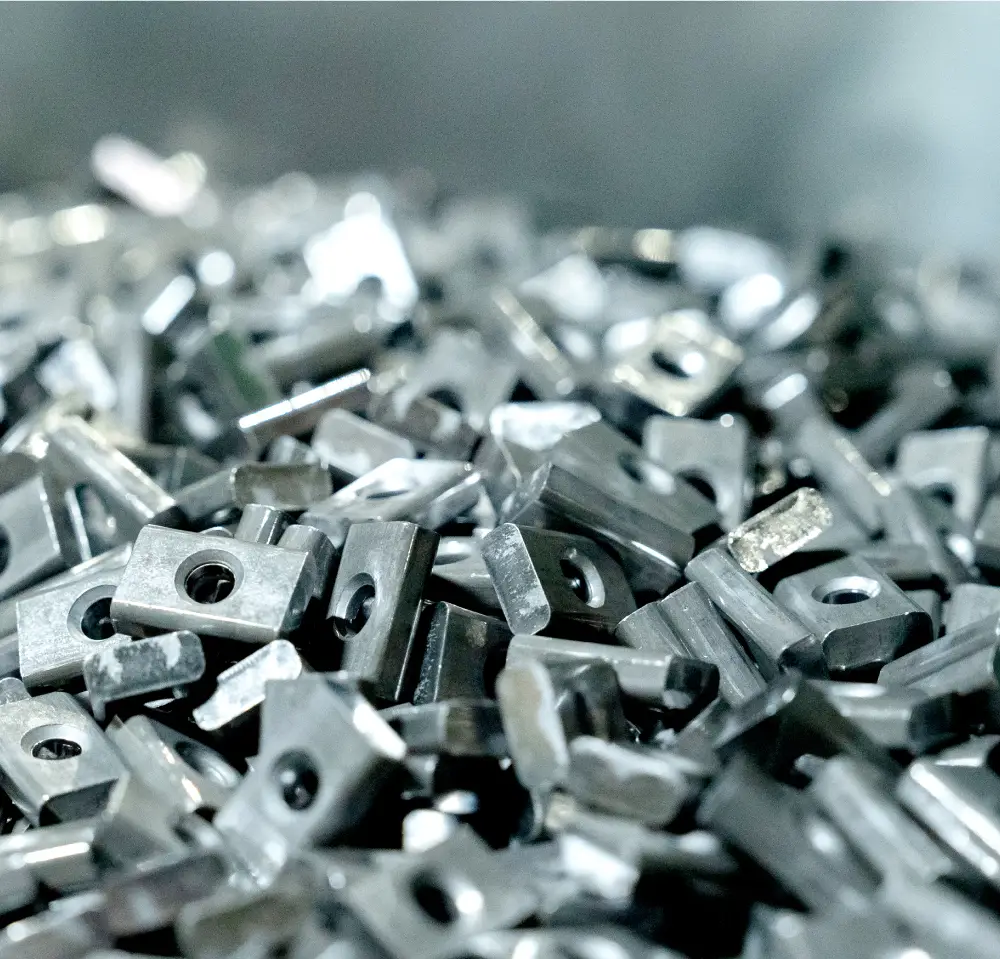

私達の得意分野は特殊品です。生産実績は400品目以上。居住性、安全性を重視する自動車用部品にも多数使用されるなど幅広い業種に渡っています。どのような過酷な条件、複雑な形状にも信頼の技術とノウハウでしっかりお応えできるのが茨木ナミテイです。

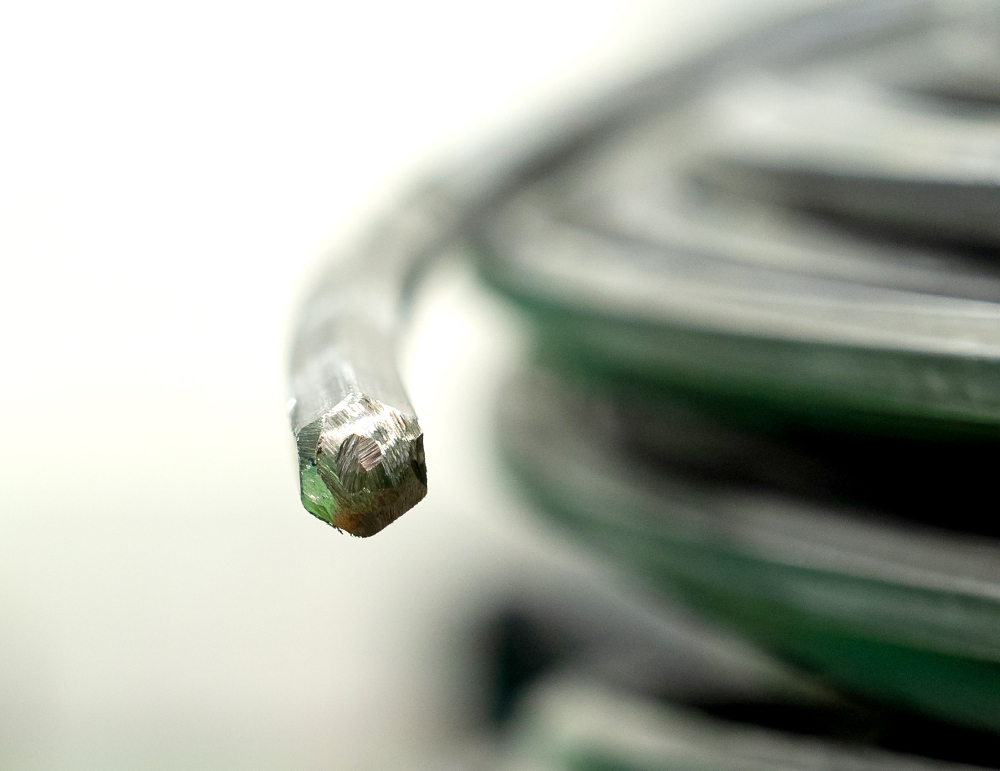

通常、冷間圧造技術では断面が丸い形状の鋼線を素材として各種製品を圧造しています。断面が楕円や星形など必要に応じた自由な形状の鋼線を異形線と呼び、これを素材として圧造することで工程を短縮したり、難形状の圧造を容易にすることができます。茨木ナミテイ株式会社は、線材メーカーであるナミテイ株式会社の三次製品部門として1977年に設立されました。このため異形線材の開発・製造とも直結しており、スピーディに異形線材を利用することが可能です。
お客様から製品のご依頼をいただいてから納品されるまでの流れをご紹介いたします。
布施阪村機械などの多段式フォーマー、また二次加工機としてタッピングマシーン、ローリングマシーン、
NC旋盤などを各種取り揃え、お客様のあらゆるニーズにお応えしています。

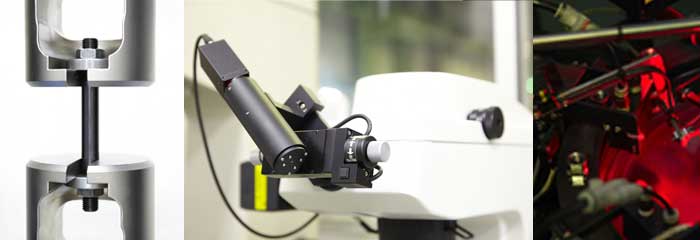

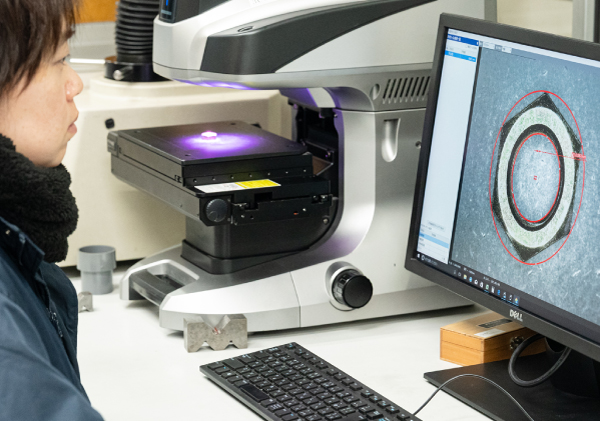

検査設備は万能試験機、硬さ試験機、コントレーサなどがあり、様々な製品仕様を
検査できる体制になっております。
| 機械名 | 段数 | 径（mm） | つば径 | 長さ | メーカー名 | 台数 |
|---|---|---|---|---|---|---|
| NF530 | 5 | φ18 | – | 25 | 布施阪村機械 | 2 |
| NF540SS | 5 | Φ23 | – | 30 | 布施阪村機械 | 2 |
| NP450H | 4 | Φ28 | – | 35 | 布施阪村機械 | 1 |
| NF550 | 5 | Φ28 | – | 50 | 布施阪村機械 | 1 |
| BP450 | 4 | Φ19 | φ32 | 140 | 布施阪村機械 | 1 |
| BPF540 | 5 | Φ23 | φ32 | 130 | 布施阪村機械 | 2 |
| BPF540 | 5 | Φ23 | φ32 | 110 | 布施阪村機械 | 1 |
| PF550SS | 5 | Φ28 | φ40 | 100 | 布施阪村機械 | 1 |
| NF630SS | 6 | φ18 | – | 19 | 布施阪村機械 | 1 |
| NF530SS | 5 | φ18 | – | 19 | 布施阪村機械 | 1 |
| PF530 | 5 | φ18 | – | 50 | 布施阪村機械 | 1 |
| HBP618（HBPF630SSL) | 6 | φ18 | φ25 | 155 | HYO DONG | 1 |
| NF625SS | 6 | Φ15 | ー | 30 | 布施阪村機械 | 1 |
| BPF730SS | 7 | Φ18 | φ25 | 120 | 布施阪村機械 | 1 |
| HNP-627 | 6 | φ28 | φ40 | 100 | HYO DONG | 1 |
| HBP-510 | 5 | φ12 | φ22 | 120 | HYO DONG | 1 |
| 形式 | サイズ | メーカー名 | 台数 |
|---|---|---|---|
| SP-3N 3NR | M3～M10 | 東京タッピングマシン | 13 |
| SP-5N 5NR | M12～M20 | 東京タッピングマシン | 25 |
| LR150 | M8～M12 | 東京タッピングマシン | 4 |
| YAT38 | M8～M12 | 斑鳩精機 | 5 |
| BT81531 | M6～M12 | ブラザー | 1 |
| 形式 | サイズ | メーカー名 | 台数 |
|---|---|---|---|
| SSR-50 | M12 | 布施阪村機械 | 1 |
| HRF | M12 | 東田機工 | 1 |
| HR-60 | M16 | 日高鉄工所 | 1 |
| FA-10U | φ3～φ45 | ニッセー | 1 |
| A22B | φ6.4～φ82.5 | ニッセー | 1 |
| 機械名 | メーカー名 | 台数 |
|---|---|---|
| NC旋盤 | アマダ | 1 |
| NC旋盤 | オークマ | 3 |
| NC旋盤 | ツガミ | 1 |
| マシニングセンタ | オークマ | 1 |
| マシニングセンタ | ブラザー | 1 |
| 機械名 | メーカー名 | 台数 |
|---|---|---|
| 万能試験機 | 島津製作所 | 1 |
| コントレーサ(輪郭形状測定機） | ミツトヨ | 1 |
| マイクロビッカース硬さ試験機 | ミツトヨ | 1 |
| ロックウェル硬さ試験機 | アカシ（ミツトヨ） | 1 |
| クイックスコープ(画像測定器) | ミツトヨ | 1 |
| 3D形状測定器 | キーエンス | 1 |
